Hallenbadsanierung Aquatherm Straubing

FPO-Folienabdichtung mit besonderen Herausforderungen

Erweiterung eines Hallenbades mit ungewöhnlicher Dachform

Kunststoffdachbahn von Sika bringt neuen Schwung in Straubinger Aquatherm

Von Weitem schon fällt das futuristisch wirkende neue Dach des Hallenbads in Straubing auf. Im Zuge der Sanierung und Erweiterung der Bäderlandschaft Aquatherm konnte das Bedachungsunternehmen Leutner + Gruber GmbH beweisen, dass sie wahre Meister ihres Fachs sind. Sich häufig verändernde Neigungen und Biegungen, komplizierte Anschlussdetails und zahlreiche Durchdringungen forderten das Können des Dachdeckermeisters und die Formbarkeit des verwendeten Materials heraus. Die flexiblen Kunststoffabdichtungsbahnen und umfassenden Systemlösungen der Sika Deutschland GmbH sowie die kompetente technische Beratung trugen hier maßgeblich zur erfolgreichen Realisierung des geschwungenen Daches bei.

Stuttgart, Juli 2023 – „Wenn ich meinen Meisterbrief nicht schon hätte, wäre die ungewöhnliche Formgebung der Dachfläche mit allen Anschlussdetails und Durchdringungen sicher eine anspruchsvolle Meisterarbeit“, beschreibt Dachdeckermeister Günter Scheuerer-Gruber vom ausführenden Bedachungsunternehmen Leutner + Gruber GmbH die Arbeiten. Dabei zahlte sich die gute Zusammenarbeit mit Mario Schubert von Sika aus, der als Technischer Berater und Dachdeckermeister weiß, wovon er spricht.

Kunststoffabdichtungsbahn für Dachneigung über 20 Grad
Gemeinsam suchten sie für die fließende Dachkonstruktion des neu zu bauenden Wintergartens nach Lösungen und fanden mit der Kunststoffabdichtungsbahn Sarnafil TS 77-20 E RAL 7040 (Fenstergrau) im Sarnafast System und dem umfangreichen Zubehör an Blitzschutzhaltern, Schneefangsystem und Verbundblechen die richtigen Materialien. Die Abdichtungsbahn mit innenliegender Verstärkung eignet sich insbesondere für mechanisch befestigte Dächer mit Dachneigungen über 20 Grad und verfügt über einen erhöhten Brandschutz.
Bei der Flachdachsanierung des bestehenden angrenzenden Hallenbades erarbeitete Mario Schubert ebenfalls bereits gemeinsam mit dem Bauherrn ein Konzept aus und begleitete dies. Hier wurde die Kunststoffabdichtungsbahn Sarnafil TS 77-20 in der gleichen Farbe verwendet.

Sanierung des Hallenbades erforderlich

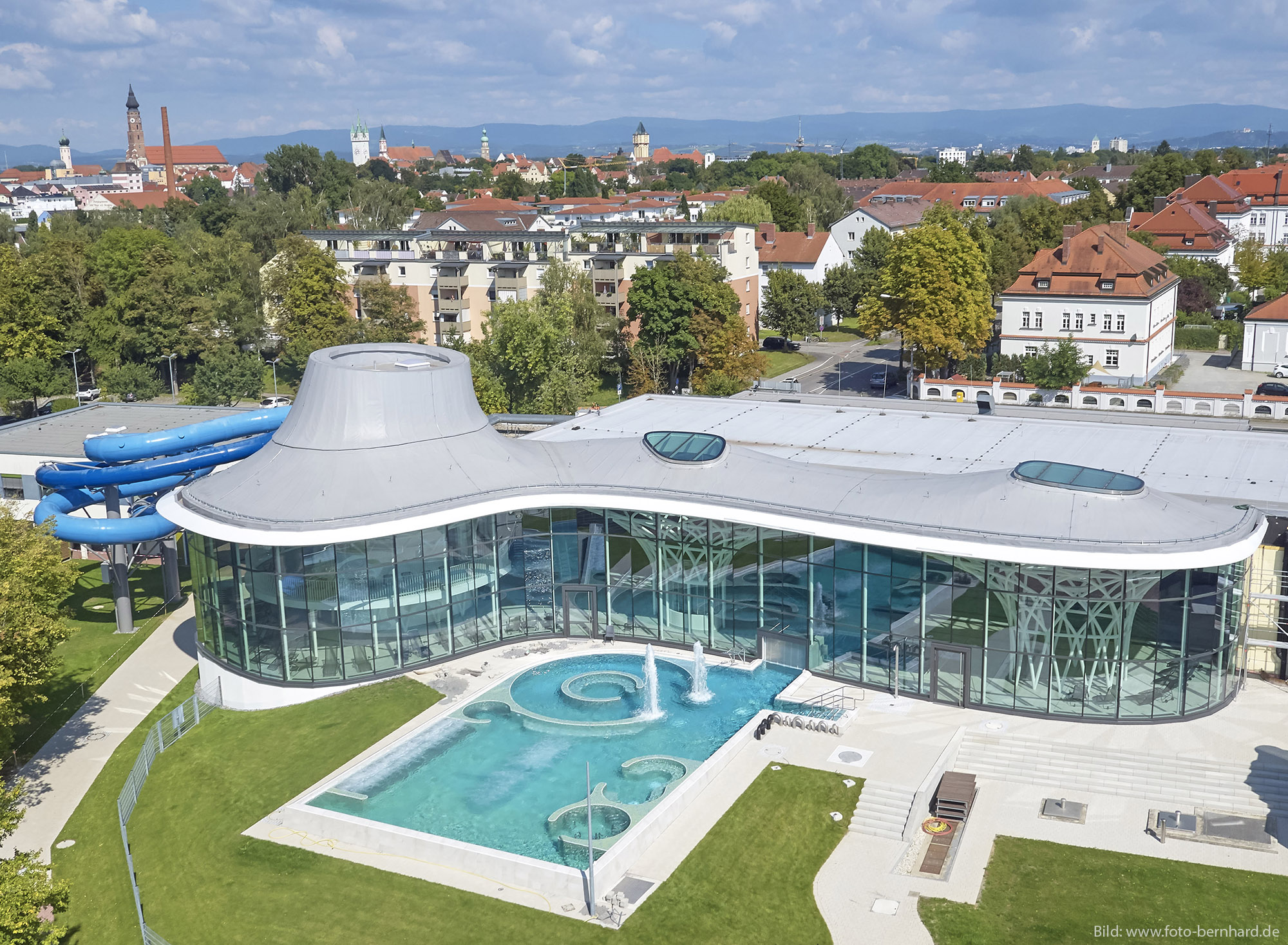

Die Generalsanierung des in die Jahre gekommenen Aquatherm der Stadtwerke Straubing wurde genutzt, um mit einem neu gebauten Wintergarten das vorhandene Hallenbad zu erweitern und den Innenbereich mit den Außenanlagen zu verbinden. Der 50 m lange, 10 m breite und 14 m hohe Neubau wird von einer gewundenen, filigranen Stahlkonstruktion getragen. Er ist geprägt von großflächigen Glasfassaden sowie einem Turm mit zwei bis zu 100 m langen Wasserrutschen und erhöhter Galerie im Inneren, die formgebend für das futuristisch wirkende Dach sind.

Der Rutschenturm aus Beton ist das zentrale Element in dem Neubau und trägt mit der an eine Baumstruktur anmutenden Stahlkonstruktion das 506 m² große Dach. Der Aufbau der Dachkonstruktion ist wie folgt:

• Tragende Stahlkonstruktion,
• Akustikdecke,
• auf die Stahlkonstruktion geschraubte Unterkonstruktion aus Vollholz,
• Tragschale aus Furnierschichtholz,
• zweilagige Bitumendampfsperre (um sicher eine dichte Dampfsperre auf der trapezförmigen Holzunterkonstruktion zu erhalten),
• vier Lagen druckfeste Wärmedämmung und
• mit Kunststofftubes (Schrauben-Tüllen-Kombination) mechanisch befestigte Kunststoffabdichtungsbahn.

Aufwändige Verlegung der Dachbahn
Die Dacharbeiten waren als Kunststoffabdichtung ohne sichtbare Nähte und Stöße ausgeschrieben und schnell war dem regional angesehenen Bedachungsunternehmen klar, dass hier ein sehr anspruchsvolles Projekt umzusetzen war. „So etwas auszuführen, funktioniert nur mit einem eingespielten, kompetenten Team an Facharbeitern und Dachdeckern. Zudem hat die technische Beratung von Mario Schubert von Sika, der selbst Dachdeckermeister ist, und die gemeinsame Erarbeitung von Lösungen den Ausschlag gegeben“, erklärt Günter Scheuerer-Gruber. „Durch die verschiedenen Dachneigungen konnten wir die Kunststoffabdichtungsbahn gar nicht in einer Fläche verlegen, sondern mussten das Hauptdach in unzählige, nur 0,8 m² kleine Trapezflächen mit Holzschalung aufteilen. Jedes Trapez hatte eine andere Neigung und überall waren ein Grat oder eine Kehle drin. Die Herausforderung dabei war natürlich, eine Dachabdichtung zu verlegen, die normalerweise als Flächendachabdichtung ausgeschrieben war.“

Die Dämmung wurde passgenau zugeschnitten, eingepasst und mechanisch auf der Unterkonstruktion befestigt. Statt der vorgesehenen 20 cm Mineralwolledämmung auf 10 cm dicken Dämmplatten baute der Dachdecker vier einzelne, 6 cm dicke Schichten ein und es wurde in jeder Lage eine homogen verlaufende Fläche ausgearbeitet. Tiefere Senken wurden mit einer Schüttung ausgeglichen und geglättet.
